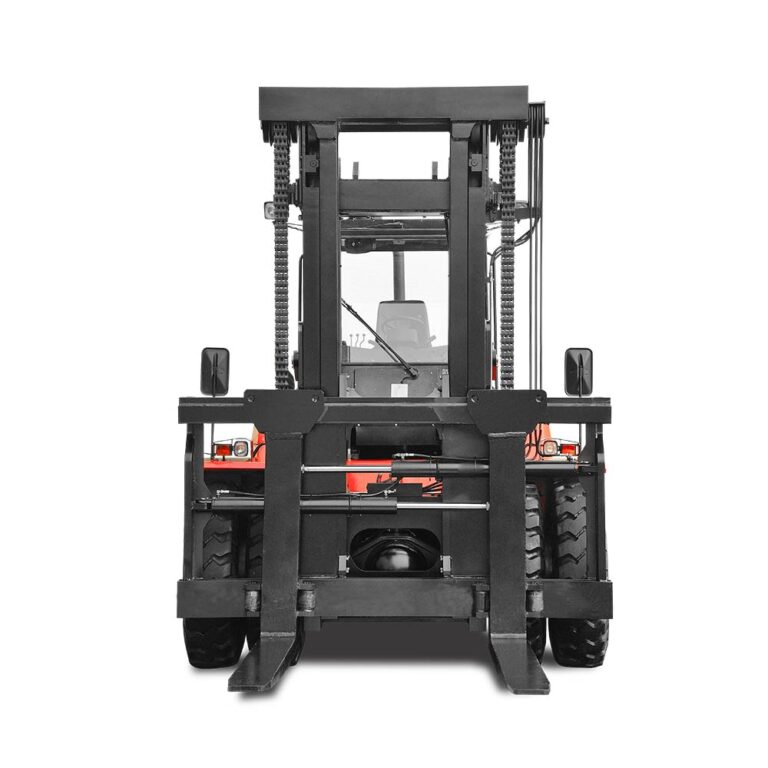

Carrello elevatore frontale termico 20-25 t
Portata
20.000 – 25.000 kg
Altezza di sollevamento
fino a 6,5 m
Alimentazione
Diesel
Descrizione
Acciaierie, cartiere e porti che movimentano coils e carichi pesanti su piazzali lunghi: da 20 a 25 tonnellate di portata e sollevamento fino a 6,5 metri, con pendenza superabile del 25% a pieno carico. Il motore è un Cummins sovralimentato QSC8.3 o QSL9.0 da 250 CV, con coppia elevata ai bassi regimi, radiatore di grandi dimensioni e ventola aspirante. Il cambio è ZF powershift a tre rapporti con controllo TCU, che passa le marce senza interrompere la trazione e senza intervento dell’operatore. L’assale motore è KESSLER per carichi pesanti, con freni multidisco a bagno d’olio completamente chiusi ed esenti da manutenzione.
Caratteristiche
MotorizzazioneMotore sovralimentato Cummins QSC8.3, emissioni conformi ai requisiti EPA 3 ed EU III; prestazioni elevate, consumi ridotti, coppia elevata ai bassi regimi, ampia riserva di potenza. Il motore è dotato di radiatore di grandi dimensioni e ventola aspirante che abbassano la temperatura dell'aria in ingresso e garantiscono l'affidabilità dell'impianto di raffreddamento. L'impiego degli accessori periferici specifici raccomandati da Cummins assicura il corretto utilizzo e la manutenzione del motore.
TrasmissioneMicrocontroller ZF con power-shift a 3 stadi per garantire elevata affidabilità. L'impiego della più avanzata valvola proporzionale della trasmissione a controllo microelettronico TCU consente erogazione di potenza continua e cambio automatico, senza necessità di innestare le marce manualmente. Visualizzazione dei guasti e presa diagnostica di facile accesso semplificano notevolmente manutenzione e riparazioni. Assale motore per carichi pesanti Kessler di produzione tedesca, con regolazione della velocità a due stadi e impianto frenante di servizio multidisco a bagno d'olio, sistema completamente chiuso ed esente da manutenzione.
Impianto idraulicoValvola idraulica, pompa idraulica principale e joystick di comando di marca internazionale di primo piano. Impianto idraulico load sensing, che riduce il carico continuo sul motore; i comandi idraulici a distanza e i comandi elettrici sono semplici e pratici. I numerosi punti di misura idraulici semplificano gli interventi di manutenzione.
Impianto frenanteFreno idraulico servoassistito MICO di produzione statunitense, freno di servizio multidisco a bagno d'olio ad azionamento a molla e freno di stazionamento a disco con pinza e raffreddamento forzato a olio: sicuro e affidabile.
CabinaCabina inclinabile integrale con sospensione completa, collegata al telaio tramite silent block in gomma che isolano gran parte delle vibrazioni e della rumorosità. La cabina ribaltabile, con ampia visibilità, sedile ammortizzato, comandi elettrici e joystick di comando idraulico, è semplice da usare e da manutenere. Offre ampio spazio per le gambe dell'operatore.
DotazioneDi serieA richiesta
Interruttore di folle●
Tergilunotto●
Montante a grande visibilità●
Tachimetro●
Indicatore livello olio idraulico●
Contaore●
Indicatore temperatura acqua●
Radiatore●
Climatizzatore●
Gomme scolpite resistenti agli oli●
Indicatore livello carburante●
Astina livello carburante●
Cabina●
Servosterzo idraulico integrale●
Perno●
Valvola di blocco●
Posizionatore forche con traslatore●
Rivestimento pedale in gomma●
Lampada portatile●
Valvola limitatrice velocità di sollevamento●
Avvisatore acustico●
Filtro aria●
Specchio●
Spia di carica●
Cassetta portautensili●
Spia pressione olio●
Forche standard●
OPS●
Sedile standard●
Spia preriscaldo●
Cicalino●
Indicatore temperatura olio●
Fanale anteriore combinato●
Tergicristallo anteriore●
Fanale posteriore combinato●
Verniciatura personalizzata○
Faro di lavoro○
Forca di altre dimensioni○
Telecamera posteriore○
Spia di segnalazione○
Prefiltro aria○
Galleria
Dati tecnici dei modelli
Modello
Portata (kg)
Peso (kg)
Passo (mm)
Lunghezza tot. (mm)
Larghezza (mm)
Sollevamento (mm)
Raggio sterzata (mm)
Velocità (km/h)
Batteria (V/Ah)
CPCD200-W36
20000
33500
4400
8810
3050
4000
6000
25/28
–
CPCD200-W50
20000
33500
4400
8810
3050
4000
6000
25/28
–
CPCD250-W36
25000
35500
4400
8810
3050
4000
6000
25/28 25/28
–
