Carrelli Elevatori
Diesel
Diesel
Serie X
Stage V

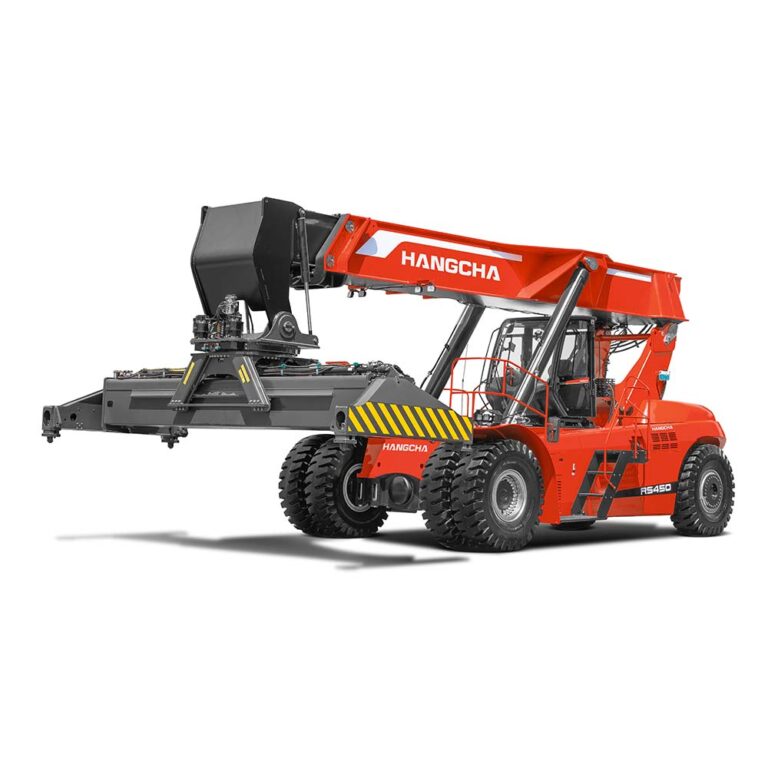

Reachstacker Serie X 45 t
Portata
45.000 kg
Altezza di sollevamento
fino a 15,2 m
Alimentazione
Diesel
Descrizione
Porti, terminal ferroviari, interporti e piazzali di stoccaggio: il reachstacker movimenta container ISO pieni da 20 e 40 piedi, con 45 tonnellate di portata e impilaggio fino a 15,2 metri, in norma Stage V. Il corredo di sicurezza è la parte più densa: sensore di presenza sul sedile, protezione dinamica antiribaltamento, doppia protezione antiribaltamento longitudinale, doppia protezione dei twist-lock dello spreader e blocco dell’avviamento sotto carico. Il comando è elettroproporzionale con acceleratore asservito al carico. A richiesta quattro telecamere sui twist-lock, lubrificazione automatica, gommatura superelastica liscia e catena di scarico elettrostatico.
Punti di forza
Dettaglio Dettaglio02 Dettaglio03 Dettaglio04 Dettaglio05
Dettaglio Dettaglio02 Dettaglio03 Dettaglio04 Dettaglio05
Dettaglio Dettaglio02 Dettaglio03 Dettaglio04 Dettaglio05
Dettaglio Dettaglio02 Dettaglio03 Dettaglio04 Dettaglio05
Dettaglio Dettaglio02 Dettaglio03 Dettaglio04 Dettaglio05
Caratteristiche
SicurezzaTecnologie di sicurezza quali sensore di presenza sul sedile, protezione dinamica antiribaltamento, doppia protezione antiribaltamento longitudinale, doppia protezione dei twist-lock dello spreader, protezione antiavviamento sotto carico, protezione in caso di guasto ecc. garantiscono operazioni sicure in ogni condizione.
ManutenzioneIl cofano è di tipo facilmente rimovibile. Tutti i punti di manutenzione si trovano in posizioni accessibili e sicure e il cablaggio è concentrato nel quadro elettrico: la manutenzione e le riparazioni risultano quindi molto più semplici e l'efficienza degli interventi aumenta.
PrestazioniComando elettrico proporzionale, controllo del regime motore in funzione della richiesta, controllo del sollevamento verticale, gestione intelligente della ventola di raffreddamento e controllo della coppia consentono un utilizzo efficiente e flessibile.

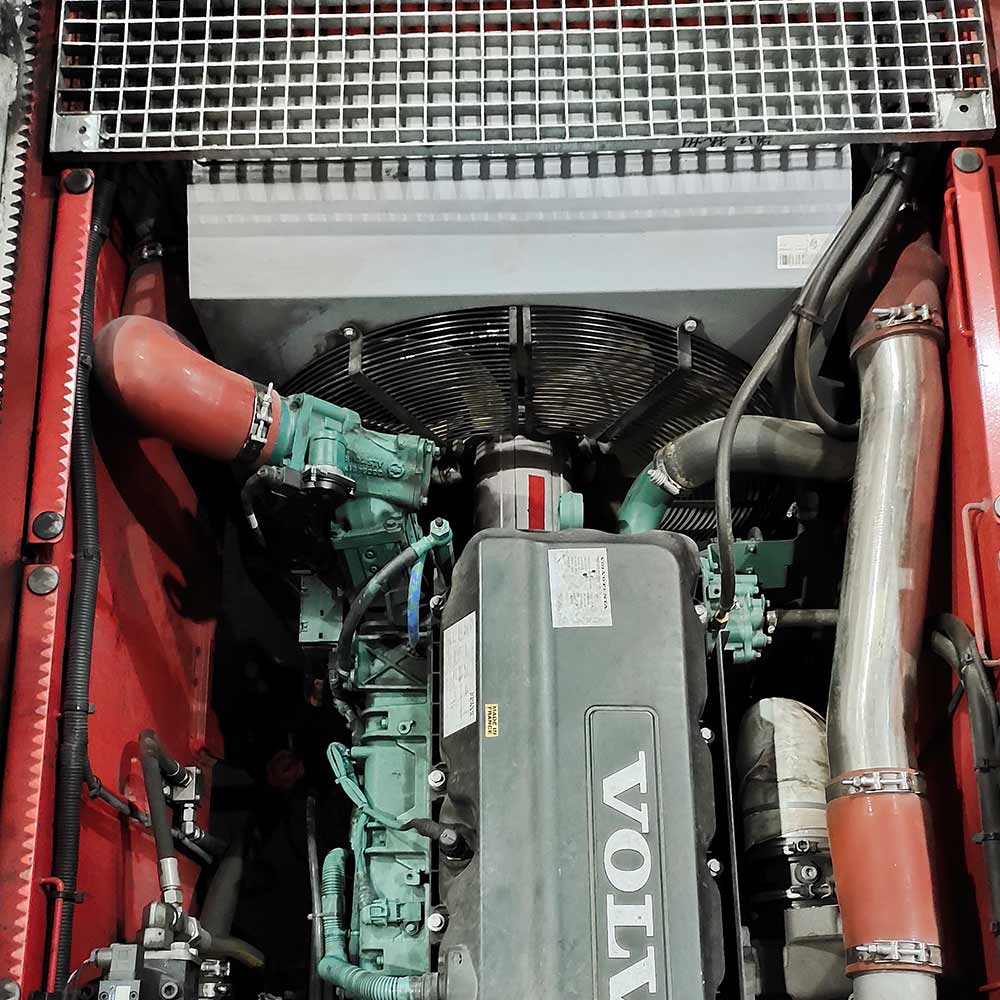

motorizzazione ad alte prestazioniIl motore VOLVO TAD1151VE, ad alte prestazioni e a basso consumo di carburante, eroga coppia elevata ai bassi regimi e dispone di funzioni avanzate di diagnosi e protezione in caso di guasto. Con cilindrata di 10,8 L, sei cilindri in linea e basse emissioni, è turbocompresso e rispetta i requisiti EPA3, EU ⅢA e China Stage III.
Spreader per container ELME di nuova generazioneNello spreader telescopico per container della nuova generazione serie ELME817 sono stati ottimizzati la trave telescopica, la ralla e altri componenti: la resistenza strutturale aumenta, il peso dello spreader è inferiore del 16% rispetto alla generazione precedente e la durata di esercizio si allunga del 30%. È stata inoltre modificata la disposizione dei cilindri idraulici.
Gestione del raffreddamento del mezzoVentole con motore elettrico raffreddano in modo indipendente l'olio idraulico e l'olio dei freni, soddisfacendo i requisiti di impiego in ambienti con temperature fino a 50 °C. La gestione della temperatura dell'olio del convertitore di coppia mantiene il cambio nell'intervallo termico ottimale.
EsteticaIl profilo ribassato in avanti e dalle linee aerodinamiche conferisce al mezzo un aspetto deciso e robusto. Il contorno ottimizzato del contrappeso riduce sensibilmente il raggio di sterzata e amplia la visibilità posteriore laterale e anteriore, rendendo la guida semplice e sicura.
DotazioneDi serieA richiesta
TrasmissioneGommatura pneumatica●
Impianto di sterzoServosterzo idraulico integrale●
Impianto di sterzoSistema di lubrificazione centralizzata (macchina)●
Sistema di alimentazioneTubo di scarico prolungato●
Sistema di alimentazioneTappo carburante con serratura●
Sistema di alimentazionePrefiltro aria●
CarrelloPerno di traino●
CarrelloRetrovisori su parafanghi destro e sinistro●
CarrelloSerbatoio olio freni separato●
Sistema operativoJoystick integrato●
Sistema operativoPiantone dello sterzo regolabile●
Sistema operativoBracciolo regolabile●
Impianto idraulicoImpianto idraulico a portata variabile●
Impianto idraulicoComando proporzionale delle manovre●
Impianto idraulicoMaggiore velocità di sollevamento a carico ridotto●
CabinaCabina●
CabinaSistema di climatizzazione (aria condizionata e riscaldamento)●
CabinaRadio●
CabinaParasole●
CabinaInterfaccia di ricarica USB●
CabinaGancio appendiabiti●
CabinaLuce di lettura●
CabinaVentola●
Componenti di sollevamentoAltezza di sollevamento standard●
Componenti di sollevamentoDoppia protezione spreader e twistlock●
Componenti di sollevamentoDiscesa di emergenza●
Componenti di sollevamentoContatore twistlock●
Componenti di sollevamentoAntioscillazione spreader●
Componenti di sollevamento2 x luce twistlock dello spreader●
AltroColore standard●
AltroKit attrezzi di bordo●
AltroControllo automatico del regime motore (sollevamento / brandeggio / traslatore)●
AltroIndicatore altezza di sollevamento su display●
AltroFIMS (Fleet Intelligent Management System)●
Impianto elettricoSistema di presenza operatore (OPS) con cicalino●
Impianto elettricoDisplay LCD●
Impianto elettricoInterruttore generale●
Impianto elettricoInterruttore di emergenza●
Impianto elettricoCicalino di retromarcia●
Impianto elettricoAvvisatore acustico ad alta intensità●
Impianto elettricoLuci LED (intero veicolo)●
Impianto elettrico4 fari di lavoro sul parafango anteriore●
Impianto elettrico4 fari di lavoro sul braccio●
Impianto elettrico2 x faro di lavoro posteriore●
Impianto elettricoSensore di retromarcia●
Impianto elettricoSistema telecamera posteriore●
Impianto elettricoSistema antincendio automatico●
Impianto elettricoIndicatore di peso sul display●
Impianto elettricoSistema di diagnostica di bordo●
Impianto elettricoCentralina veicolo (VCU)●
Impianto elettricoInterruttore di esclusione●
Impianto elettricoPannello di controllo centrale impianto luci●
Impianto elettricoLimitazione di coppia●
Impianto elettricoAllarme guasto motore●
Impianto elettricoSpia allarme pressione olio motore●
Impianto elettricoSpia di avviso filtro aria●
Impianto elettricoIndicatore temperatura acqua●
Impianto elettricoContaore●
Impianto elettricoIndicatore di carica batteria●
Impianto elettricoSpia di allarme bassa pressione idraulica●
Impianto elettricoSpia filtro olio idraulico●
Impianto elettricoIndicatore livello olio●
Impianto elettricoSpia separatore acqua-carburante●
Impianto elettricoIndicatore temperatura olio●
Impianto elettricoIndicatore preriscaldo●
Impianto elettricoIndicatore modalità di marcia●
Impianto elettricoIndicatore freno di stazionamento●
Impianto elettricoIndicatore manutenzione●
TrasmissioneGommatura superelastica liscia○
Sistema di alimentazioneParascintille○
Impianto di sterzoSistema di lubrificazione automatica○
CarrelloCatena di scarico elettrostatico○
CabinaPortatarga○
Componenti di sollevamento4 telecamere per twistlock spreader○
CabinaAlimentazione 1 x 24V○
CabinaAlimentazione 1 x 12V○
AltroColore personalizzato○
AltroEstintore (2kg/4kg)○
AltroKit riscaldamento per climi freddi○
AltroLimitazione dinamica della velocità in funzione dell'altezza di sollevamento (definita dal cliente)○
Impianto elettricoSistema telecamere anteriore e posteriore○
Impianto elettricoSistema telecamera posteriore con memoria○
Impianto elettricoSistema telecamere anteriore e posteriore con memoria○
Impianto elettricoSistema di telecamere a 4 direzioni con display singolo○
Impianto elettricoSistema di registrazione con telecamere a 4 direzioni e display singolo○
Impianto elettricoVideosorveglianza in cabina○
Impianto elettricoLuce di sicurezza blu posteriore○
Impianto elettricoLuce di sicurezza blu anteriore e posteriore○
Impianto elettricoLuce blu zona di pericolo su tre lati○
Impianto elettricoAllarme di velocità eccessiva○
Impianto elettricoLimitazione di velocità○
Impianto elettricoAllarme vocale di retromarcia○
Impianto elettricoRadio ricetrasmittente○
Impianto elettricoMonitoraggio pressione pneumatici○
Impianto elettricoControllo sollevamento verticale○
Impianto elettricoPesatura con carico eccentrico (con stampante)○
Galleria
Dati tecnici dei modelli
Modello
Portata (kg)
Peso (kg)
Passo (mm)
Lunghezza tot. (mm)
Larghezza (mm)
Sollevamento (mm)
Raggio sterzata (mm)
Velocità (km/h)
Batteria (V/Ah)
RS4531CH-XRW86
0
0
–
–
–
–
8100
20/22
–
RS4531CH-XRH17
0
0
–
–
–
–
8100
20/22
–
RS4531CH-XRW61
0
0
–
–
–
–
8100
20/22
–
