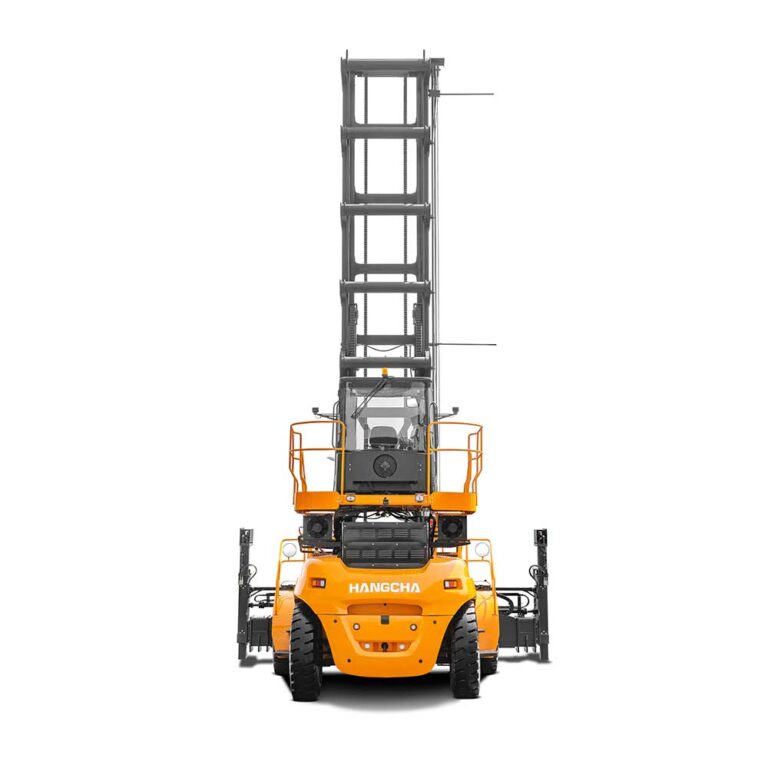

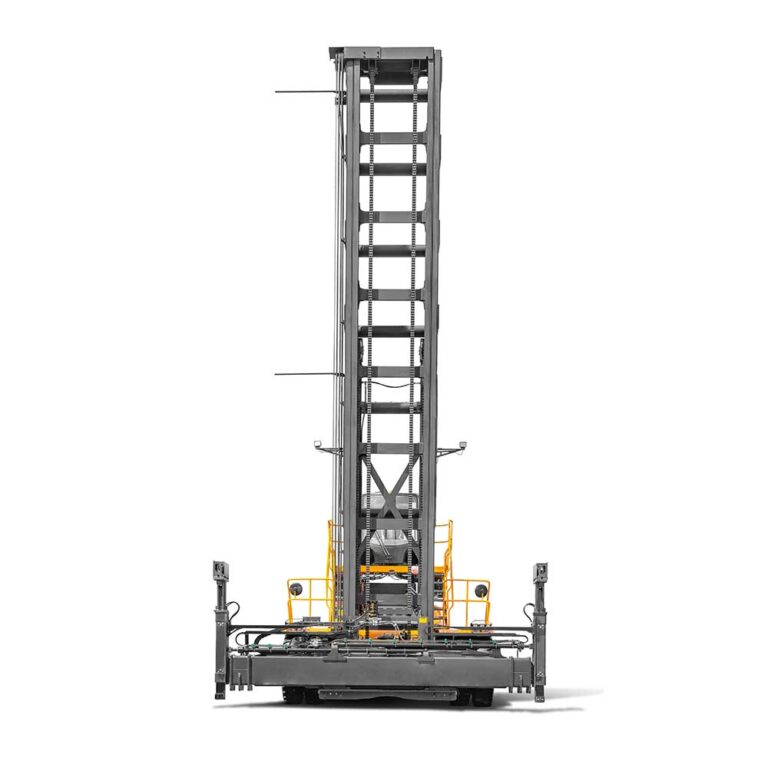

Carrello per container vuoti con batteria al litio ad alta tensione Serie XH
Portata
9.000 kg
Altezza di sollevamento
fino a 12 m
Alimentazione
Litio
Descrizione
Depositi container e interporti che impilano vuoti su più file in altezza: 9.000 kg di portata e 12 metri di sollevamento, in elettrico. La piattaforma ad alta tensione a 579 V limita le perdite di sistema e monta di serie il radiatore ad acqua previsto per i mezzi pesanti, così le sessioni lunghe non fanno salire le temperature. Il motore sincrono a magneti permanenti ad alta coppia porta le prestazioni sui valori di un pari macchina a gasolio. A richiesta lubrificazione automatica, gommatura superelastica liscia e impianti di telecamere fino a quattro direzioni.
Punti di forza

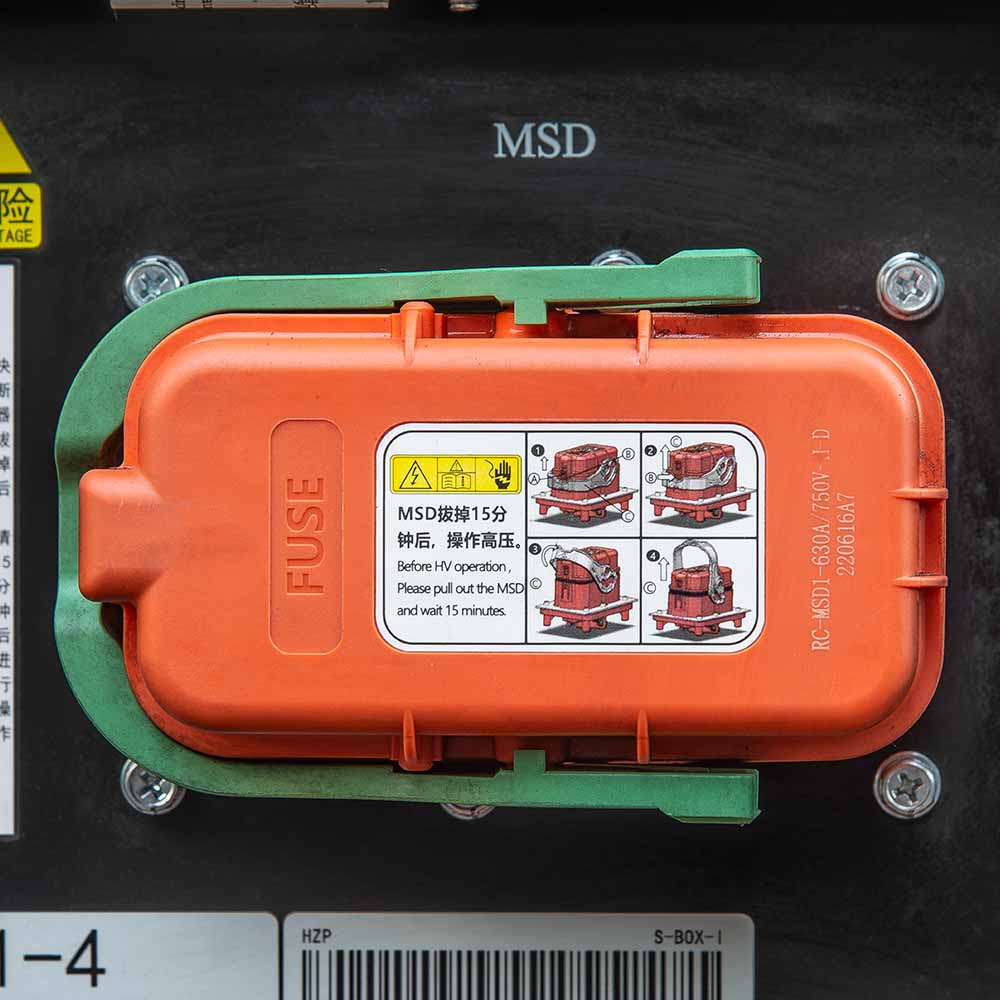

Sia la batteria sia la scatola di giunzione dispongono di interruttori di manutenzione MSD, che consentono di togliere tensione con un solo comando e rendono più sicuri gli interventi di manutenzione.
Il sistema di illuminazione a LED garantisce la luminosità necessaria all'interno dell'area di lavoro.
Caratteristiche
TrazioneUn motore sincrono a magneti permanenti ad alta coppia assicura al veicolo una potenza elevata, con parametri prestazionali allineati a quelli dei carrelli a combustione interna. Piattaforma ad alta tensione da 579V con basse perdite di sistema e radiatore ad acqua per veicoli pesanti di serie, per una dissipazione termica efficace.
AffidabilitàLo spreader di nuova concezione offre maggiore affidabilità, durata di esercizio più lunga, minore tasso di guasto e costi di manutenzione ridotti.
Autonomia della batteria estremamente elevataLa batteria al litio ad alta capacità di serie soddisfa le esigenze di autonomia prolungata. Sia il sistema di trazione sia quello di sollevamento sono sistemi sincroni a magneti permanenti di grado automotive, efficienti e a basso consumo. Piattaforma ad alta tensione, corrente di veicolo ridotta e perdite termiche di sistema minime.
SicurezzaIl cofano del veicolo è progettato con tenuta a grado di protezione IPX4. L'impianto elettrico dispone di interblocco alta tensione, monitoraggio dell'isolamento e equipotenzialità, per una sicurezza di grado automotive. Motore e componenti elettronici di controllo raggiungono il grado di protezione IP67 contro polvere e acqua, adeguato agli ambienti operativi gravosi. La batteria al litio ad alta tensione è dotata di serie di estintore automatico. Il veicolo è dotato di serie di un impianto antincendio automatico a rete di tubazioni. La funzione di rallentamento in curva riduce efficacemente il rischio di ribaltamento.
Cabina completamente sospesa con visibilità panoramicaLa cabina completamente sospesa e traslabile a corsa lunga semplifica riparazione e manutenzione, consente il passaggio rapido alla modalità di movimentazione manuale e si sposta agevolmente. Grazie al collegamento con gli ammortizzatori del telaio e alla progettazione a tenuta per isolamento acustico e termico, gran parte delle vibrazioni e del rumore viene schermata. I finestrini anteriore e posteriore ad ampia curvatura, le porte laterali interamente in vetro e l'ampio tetto vetrato garantiscono una visibilità estesa.
ManutenzioneLa cabina ribaltabile e il cilindro di ribaltamento elettrico rendono l'operazione più semplice e meno faticosa. Il cofano ad ampia apertura e la copertura rimovibile facilitano la riparazione e la manutenzione dei componenti elettrici.
DotazioneDi serieA richiesta
TrasmissioneGommatura pneumatica●
Impianto elettricoSistema di presenza operatore (OPS) con cicalino●
Impianto elettricoDisplay LCD●
Impianto elettricoInterruttore generale●
Impianto elettricoInterruttore di emergenza●
Impianto elettricoBatteria al piombo 24V esente da manutenzione●
Impianto elettricoCicalino di retromarcia●
Impianto elettricoAvvisatore acustico ad alta intensità●
Impianto elettricoLuci LED (intero veicolo)●
Impianto elettrico2 x faro di lavoro sul parafango anteriore●
Impianto elettrico2 x faro di lavoro anteriore sul tetto cabina●
Impianto elettrico2 x faro di lavoro posteriore sul tetto cabina●
Impianto elettrico2 x faro di lavoro su entrambi i lati del montante●
Impianto elettricoSensore di retromarcia●
Impianto elettricoSistema telecamera posteriore●
Impianto elettricoIndicatore di peso sul display●
Impianto elettricoLampeggiante (non rotante) con interruttore di comando●
Impianto elettricoSistema antincendio automatico●
Impianto elettricoSistema di diagnostica di bordo●
Impianto elettricoSistema di raffreddamento ad acqua per batteria al litio●
Impianto elettricoSistema antincendio automatico per pacco batteria al litio●
Impianto elettricoInterruttore Manual Service Disconnect (MSD)●
Impianto elettricoInterblocco alta tensione●
Impianto elettricoProtezione isolamento●
Impianto elettricoAutodiagnosi all'accensione●
Impianto elettricoRecupero di energia (in discesa)●
Impianto elettricoCentralina veicolo (VCU)●
Impianto elettricoDoppie porte di ricarica●
Impianto elettricoInterruttore di esclusione●
Impianto elettricoContaore●
Impianto elettricoIndicatore di carica batteria●
Impianto elettricoSpia di allarme bassa pressione idraulica●
Impianto elettricoSpia filtro olio idraulico●
Impianto elettricoIndicatore modalità di marcia●
Impianto elettricoIndicatore freno di stazionamento●
Impianto elettricoIndicatore manutenzione●
Impianto di sterzoServosterzo idraulico integrale●
Impianto di sterzoSistema di lubrificazione centralizzata (macchina)●
CarrelloPerno di traino●
CarrelloRetrovisori su parafanghi destro e sinistro●
CarrelloSerbatoio olio freni separato●
Sistema operativoJoystick integrato●
Sistema operativoPiantone dello sterzo regolabile●
Sistema operativoBracciolo regolabile●
Impianto idraulicoImpianto idraulico a portata variabile●
Impianto idraulicoComando proporzionale delle manovre●
CabinaCabina●
CabinaSistema di climatizzazione (aria condizionata e riscaldamento)●
CabinaRadio●
CabinaParasole●
CabinaInterfaccia di ricarica USB●
CabinaGancio appendiabiti●
CabinaLuce di lettura●
CabinaVentola●
Componenti di sollevamentoMontante duplex●
Componenti di sollevamentoAltezza di sollevamento standard●
Componenti di sollevamentoDoppia protezione spreader e twistlock●
Componenti di sollevamento2 x luce twistlock dello spreader●
Componenti di sollevamentoContatore twistlock●
Componenti di sollevamentoDiscesa di emergenza●
AltroColore standard●
AltroKit attrezzi di bordo●
AltroRiallineamento verticale automatico montante●
AltroIndicatore altezza di sollevamento su display●
AltroFIMS (Fleet Intelligent Management System)●
TrasmissioneGommatura superelastica liscia○
Impianto di sterzoSistema di lubrificazione automatica○
Impianto elettricoSistema telecamera posteriore con memoria○
Impianto elettricoSistema telecamere anteriore e posteriore○
Impianto elettricoSistema telecamere anteriore e posteriore con memoria○
Impianto elettricoSistema di telecamere a 4 direzioni con display singolo○
Impianto elettricoSistema di registrazione con telecamere a 4 direzioni e display singolo○
Impianto elettricoVideosorveglianza in cabina○
Impianto elettricoLuce di sicurezza blu posteriore○
Impianto elettricoLuce di sicurezza blu anteriore e posteriore○
Impianto elettricoLuce blu zona di pericolo su tre lati○
Impianto elettricoAllarme di velocità eccessiva○
Impianto elettricoLimitazione di velocità○
Impianto elettricoAllarme vocale di retromarcia○
Impianto elettricoRadio ricetrasmittente○
Impianto elettricoMonitoraggio pressione pneumatici○
Impianto elettricoRecupero di energia (in frenata)○
Impianto elettricoRallentamento in curva○
CarrelloCatena di scarico elettrostatico○
CabinaAlimentazione 1 x 24V○
CabinaAlimentazione 1 x 12V○
CabinaPortatarga○
Componenti di sollevamentoAltezza di sollevamento a richiesta○
AltroColore personalizzato○
AltroEstintore (2kg/4kg)○
AltroLimitazione dinamica della velocità in funzione dell'altezza di sollevamento (definita dal cliente)○
AltroKit riscaldamento per climi freddi○
